PCF8574 I2C LCD変換アダプタとは？LCD1602・LCD2004対応バックパックモジュールを解説

PCF8574 I2C LCD変換アダプタとは

PCF8574 I2C LCD変換アダプタは、LCD1602やLCD2004などのキャラクター液晶ディスプレイを I2C通信で制御するための変換モジュールです。一般的なLCD1602やLCD2004は、 RS、E、D4〜D7など複数の信号線を使って制御しますが、このI2Cバックパックモジュールを使用することで、 Arduinoやマイコンとの接続を大幅に簡略化できます。

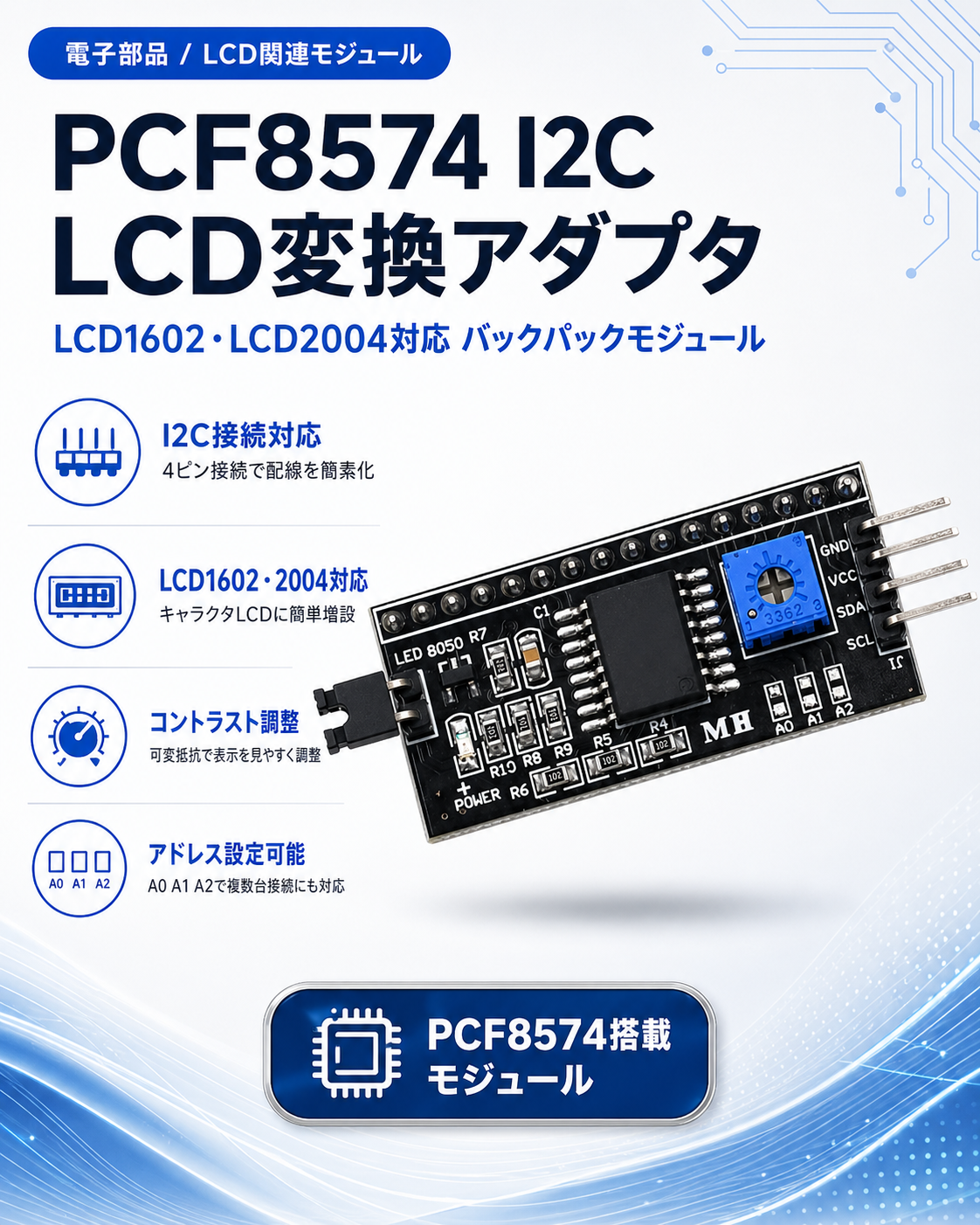

本製品「PCF8574 I2C LCD変換アダプタ LCD1602 LCD2004対応 I2Cインターフェース バックパックモジュール Arduino対応 ka10000a956」は、 LCDモジュール背面に取り付けて使うタイプの変換基板です。液晶表示を使った電子工作、温度計、時計、 センサー表示、ステータス表示などに便利です。

LCD表示をArduinoで扱いたい初心者から、配線を減らして回路をすっきりさせたい電子工作ユーザーまで、 幅広く使いやすい小型I2Cインターフェースモジュールです。

I2Cインターフェースを使うメリット

I2Cインターフェースの大きなメリットは、少ない配線で複数のデバイスを制御できる点です。 通常のLCD接続では多くのデジタルピンを使用しますが、I2C接続では基本的にSDAとSCLの2本の信号線で通信できます。 電源線を含めても、VCC、GND、SDA、SCLの4本で接続できるため、配線が非常にシンプルになります。

Arduinoなどのマイコンでは、使用できる入出力ピンの数に限りがあります。 LCD表示だけで多くのピンを消費してしまうと、センサー、ボタン、リレー、LED、モーター制御などに使えるピンが少なくなります。 PCF8574 I2C LCD変換アダプタを使うことで、LCD表示に必要なピン数を抑え、他の部品を追加しやすくなります。

LCD1602・LCD2004に対応する理由

LCD1602は16文字×2行、LCD2004は20文字×4行を表示できるキャラクターLCDです。 どちらも電子工作でよく使われる表示モジュールで、センサー値、時刻、温度、湿度、電圧、 動作状態などを表示する用途に適しています。

PCF8574 I2C LCD変換アダプタは、これらのキャラクターLCDのパラレル制御信号をI2C通信へ変換するためのモジュールです。 LCDの背面に取り付けることで、ArduinoなどからI2C経由で文字表示を制御できるようになります。

Arduinoで使いやすいバックパックモジュール

PCF8574 I2C LCD変換アダプタは、ArduinoでLCDを使いたい場合に非常に便利です。 Arduino Uno、Nano、Megaなどでは、I2C用のSDA・SCLピンを利用してLCD表示を制御できます。 ライブラリを使用すれば、文字列の表示、カーソル位置の指定、画面クリアなども簡単に行えます。

ArduinoでLCD1602を直接接続する場合、複数のデジタルピンが必要になります。 しかしI2Cバックパックモジュールを使用すれば、センサーやスイッチ、モーター制御など他の部品にピンを残しやすくなります。 そのため、温湿度計、簡易測定器、タイマー、電源表示、ロボットの状態表示などに向いています。

接続方法と配線のポイント

PCF8574 I2C LCD変換アダプタを使う場合、基本的な接続はVCC、GND、SDA、SCLの4本です。 LCDモジュールの背面に変換アダプタを取り付け、Arduinoやマイコン側のI2C端子へ接続します。 使用するボードによってSDA・SCLのピン位置が異なるため、事前に確認してください。

アドレス設定と注意点

I2Cデバイスにはアドレスがあり、Arduino側のプログラムで正しいアドレスを指定する必要があります。 PCF8574系のI2C LCD変換アダプタでは、一般的に0x27や0x3Fなどのアドレスが使われることがありますが、 モジュールの仕様や基板上の設定によって異なる場合があります。

LCDが表示されない場合、まずI2Cスキャナーを使って実際のアドレスを確認すると原因を見つけやすくなります。 また、基板上のジャンパーパッドによりアドレスを変更できるタイプもあります。 複数のI2Cデバイスを同時に使用する場合は、アドレスが重複していないか確認してください。

• I2Cアドレスが正しく設定されているか確認する
• SDAとSCLを逆に接続していないか確認する
• VCCとGNDの極性を確認する
• LCDのコントラスト調整を行う
• 使用するライブラリの設定を確認する
• 複数デバイス使用時はアドレス重複に注意する

おすすめの使用シーン

PCF8574 I2C LCD変換アダプタは、文字情報を表示したい電子工作に幅広く使えます。 センサー値の表示や動作状態の確認、メニュー表示、簡易測定器の画面など、 LCDを使ったプロジェクトで便利です。

製品仕様

PCF8574 I2C LCD変換アダプタはこんな方におすすめ

PCF8574 I2C LCD変換アダプタは、LCD1602やLCD2004をArduinoで簡単に使いたい方、 LCD配線を少なくしたい方、I2C通信を使った電子工作を学びたい方におすすめです。 文字表示を使ったプロジェクトでは、センサー値や状態表示を見やすくできるため、完成度の高い電子工作に役立ちます。

特に、Arduino初心者がLCD表示を試す場合、I2Cバックパックモジュールを使うことで配線ミスを減らしやすくなります。 すでにLCD1602やLCD2004を持っている場合でも、この変換アダプタを追加することで、よりシンプルな配線で使用できます。
