TM1637 4桁7セグメントLED表示モジュールとは？Arduino対応の時計表示・数値表示モジュールを解説

TM1637 4桁LED表示モジュールとは

TM1637 4桁LED表示モジュールは、4桁の7セグメントLED表示器を搭載した小型の電子工作用表示モジュールです。 0〜9の数字表示を中心に、カウンター、タイマー、時計、温度表示、電圧表示など、数値を見やすく表示したい場面でよく使用されます。

このモジュールにはTM1637ドライバICが搭載されており、Arduinoや各種マイコンから少ない信号線で表示を制御できます。一般的な7セグメントLEDを直接制御する場合、多数の配線や制御ピンが必要になりますが、TM1637モジュールを使用することで、 DIOとCLKの2本の信号線を中心にシンプルな配線で扱えます。

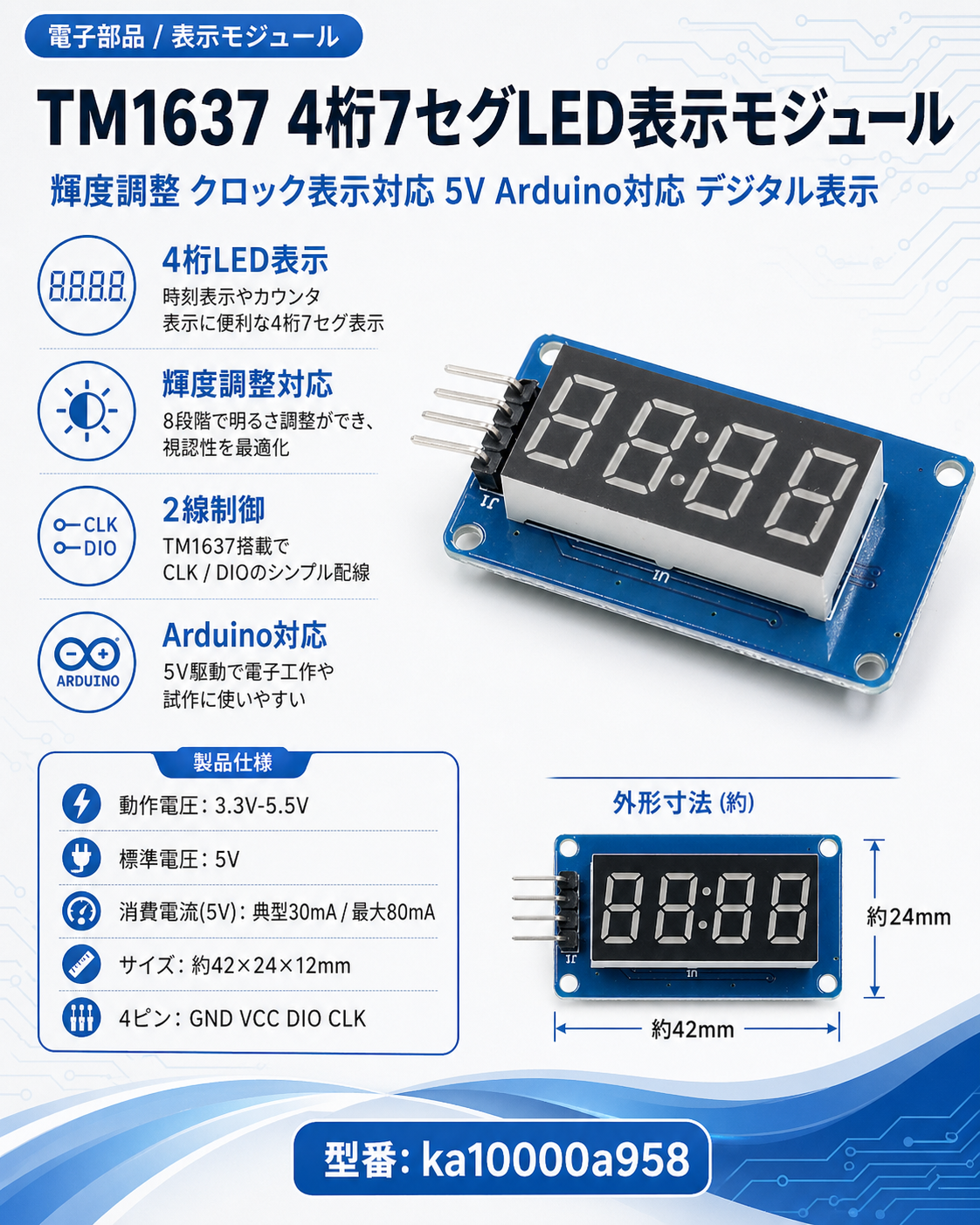

本製品は、4桁表示・コロン付き・明るさ調整対応の表示モジュールです。サイズは約42×24×12mmで、コンパクトながら視認性の高い数値表示が可能です。 Arduino学習用、電子工作用、DIY測定器の表示部品としておすすめです。

4桁7セグメント表示の特徴

7セグメントLEDとは、数字を表示するために7つの発光セグメントを組み合わせた表示器です。デジタル時計や電卓、温度計、測定器などでよく見られる表示方式で、数字を直感的に読み取りやすいのが特徴です。

4桁タイプのTM1637 LED表示モジュールでは、最大4桁の数値を表示できます。例えば「1234」のようなカウント表示、「12:34」のような時計表示、「25.6」のような温度表示など、電子工作でよく使う数値情報をコンパクトに表示できます。

4桁表示

0〜9999までの数値表示や、時計・カウンター表示に使いやすい4桁タイプです。

7セグメントLED

数字を読み取りやすいLED表示で、測定値や時間表示に適しています。

小型基板

約42×24mmのコンパクトサイズで、電子工作やケース内への組み込みにも便利です。

2線制御

DIOとCLKを使って表示制御できるため、Arduinoのピンを節約できます。

時計表示に便利なコロン付き設計

このTM1637表示モジュールは、4桁表示の中央に時計表示で使いやすいコロンが付いています。そのため、時刻表示、タイマー、ストップウォッチ、カウントダウン表示などに適しています。

ArduinoとRTCモジュールを組み合わせれば、簡単なデジタル時計を作成できます。また、時間だけでなく、温度・湿度・電圧・回転数などの数値表示にも使用できるため、電子工作の表示部品として非常に汎用性があります。

ポイント： コロン付きの4桁LED表示モジュールは、時計・タイマー・カウント表示に特に使いやすい表示部品です。

Arduinoで使いやすい理由

TM1637表示モジュールは、Arduinoで使いやすい表示モジュールとして人気があります。専用ライブラリを使用することで、数字の表示、明るさ調整、コロン表示などを簡単に制御できます。複雑なLEDマトリクス制御を自分で組む必要が少なく、初心者でも扱いやすい点が魅力です。

Arduino UnoやNanoなどでは、DIOとCLKを任意のデジタルピンに接続して使用できます。画像例のように、VCCを5V、GNDをGND、DIOをD2、CLKをD3へ接続する構成がよく使われます。実際の配線は使用するボードやプログラムに合わせて調整してください。

STEP 01

電源を接続

VCCを5V、GNDをGNDへ接続します。使用するマイコンの電源仕様を確認してください。

STEP 02

DIOを接続

DIOはデータ信号線です。Arduinoの任意のデジタルピンへ接続します。

STEP 03

CLKを接続

CLKはクロック信号線です。DIOとは別のデジタルピンへ接続します。

STEP 04

ライブラリで表示

TM1637対応ライブラリを使用して、数字や時計表示を制御します。

DIO・CLK・VCC・GND端子の役割

TM1637 4桁LED表示モジュールは、基本的に4つの端子で接続します。 VCCは電源、GNDはグランド、DIOはデータ線、CLKはクロック線です。この4本を正しく接続することで、Arduinoやマイコンから表示を制御できます。

VCC

電源入力端子です。一般的には5Vで使用します。

GND

グランド端子です。マイコン側のGNDと接続します。

DIO

データ入力・出力用の信号線です。表示データの通信に使用します。

CLK

クロック信号線です。DIOと組み合わせて表示制御を行います。

明るさ調整に対応した表示モジュール

TM1637表示モジュールは、プログラム側でLEDの明るさを調整できる場合があります。明るさを下げれば消費電流を抑えやすく、暗い場所でも眩しすぎない表示にできます。逆に明るさを上げれば、離れた位置からでも見やすい表示が可能です。

画像資料では、5V動作時の電流が典型値30mA、最大80mA程度とされています。実際の消費電流は表示する数字、点灯セグメント数、明るさ設定によって変化します。電池駆動や省電力用途では、明るさ設定を調整することが重要です。

接続時・使用時の注意点

TM1637表示モジュールを使用する際は、電源電圧、配線、プログラム設定を確認してください。 VCCとGNDを逆に接続すると、モジュールが破損する可能性があります。また、DIOとCLKをプログラム上で指定したピンと一致させる必要があります。

VCCとGNDの極性を確認してから接続する
DIOとCLKの接続ピンをプログラムと一致させる
表示が暗い場合は明るさ設定を確認する
点灯しない場合は電源電圧と配線を確認する
長時間使用時は消費電流と発熱状態を確認する
ライブラリのバージョンやサンプルコードを確認する

注意： 使用するArduinoボードやマイコンにより、接続ピンやライブラリ設定が異なる場合があります。配線とコードを確認してから使用してください。

製品仕様

商品名	TM1637 4桁LED表示モジュール
表示方式	4桁7セグメントLED表示
ドライバIC	TM1637
表示機能	数字表示、コロン付き時計表示、明るさ調整対応
通信端子	DIO / CLK
電源端子	VCC / GND
電源電圧	3.3V〜5.5V目安 / 一般的に5V使用
電流	5V時約30mA典型 / 最大約80mA目安
サイズ	約42×24×12mm
重量	約8g
用途	Arduino、電子工作、時計表示、カウンター、温度表示、測定器表示

TM1637 4桁LED表示モジュールはこんな方におすすめ

TM1637 4桁LED表示モジュールは、Arduinoで数字を表示したい方、時計やタイマーを作りたい方、温度やカウント値を見やすく表示したい方におすすめです。 DIOとCLKの2本の信号線で制御できるため、配線を少なくしたい電子工作にも適しています。

数字表示に特化したシンプルなモジュールなので、LCDよりも直感的に読み取りやすく、小型のDIY機器や測定器の表示部品として便利です。 Arduino学習用パーツとしても扱いやすく、初めての表示モジュールとしてもおすすめできます。

TM1637 4桁LED表示モジュール Arduino対応

時計表示、カウンター、温度表示、電子工作の数値表示に便利な4桁7セグメントLEDモジュール。 DIO・CLKの2線制御で、Arduinoやマイコン工作におすすめです。

商品を見る

よくある質問

Q. TM1637表示モジュールは何に使いますか？

A. 時計、タイマー、カウンター、温度表示、電圧表示など、4桁の数値表示に使用します。

Q. Arduinoで使えますか？

A. はい、TM1637対応ライブラリを使用することで、Arduinoから数字や時計表示を制御できます。

Q. 接続には何本の線が必要ですか？

A. 基本的にはVCC、GND、DIO、CLKの4本を接続します。信号線はDIOとCLKの2本です。

Q. 明るさ調整はできますか？

A. ライブラリやプログラム側で明るさを調整できる場合があります。使用するコードを確認してください。

Q. 時計表示に使えますか？

A. はい、中央にコロンがあるため、RTCモジュールなどと組み合わせてデジタル時計制作に使用できます。
