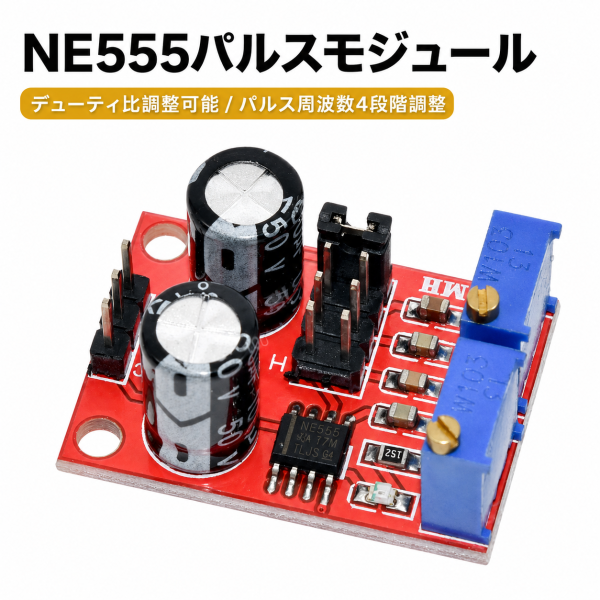

NE555 信号発生器 モジュール 周波数調整 DC5V-15V

■ 製品概要

本製品はNE555チップを搭載した**パルス信号発生モジュール（信号ジェネレーター）**です。
方形波（矩形波）を出力し、周波数およびデューティ比の調整が可能です。

周波数切替機能により、低周波から高周波まで幅広い信号生成に対応します。

■ 特徴

・NE555チップ搭載で安定動作
・周波数・デューティ比の調整が可能
・方形波（矩形波）出力対応
・周波数レンジ切替機能付き
・LED表示で出力状態を確認可能

■ 周波数範囲（切替対応）

・低周波：1Hz ～ 50Hz
・中周波：50Hz ～ 1kHz
・中高周波：1kHz ～ 10kHz
・高周波：10kHz ～ 200kHz

※切替スイッチによりレンジ選択可能

■ 仕様

・入力電圧：DC 5V～15V
・出力電流：約15mA（5V時）／約35mA（12V時）
・入力電流：約100mA
・出力波形：方形波（矩形波）
・出力振幅：約4.2V～11.4V V-PP（入力電圧依存）
・サイズ：約3.1cm × 2.2cm
・チップ：NE555

■ 使用方法

・電源（VCC / GND）を接続
・周波数切替スイッチでレンジを選択
・可変抵抗で周波数およびデューティ比を調整
（周波数とデューティは連動して変化します）
・OUT端子から信号を出力

■ 用途

・パルス信号生成
・ステッピングモーター制御
・PWM制御テスト
・電子回路の検証・実験
・Arduino・マイコン開発

■ 注意事項

・電源極性を正しく接続してください
・高負荷機器を直接接続しないでください
・必要に応じて外部ドライバをご使用ください
・短絡や過電圧にご注意ください
